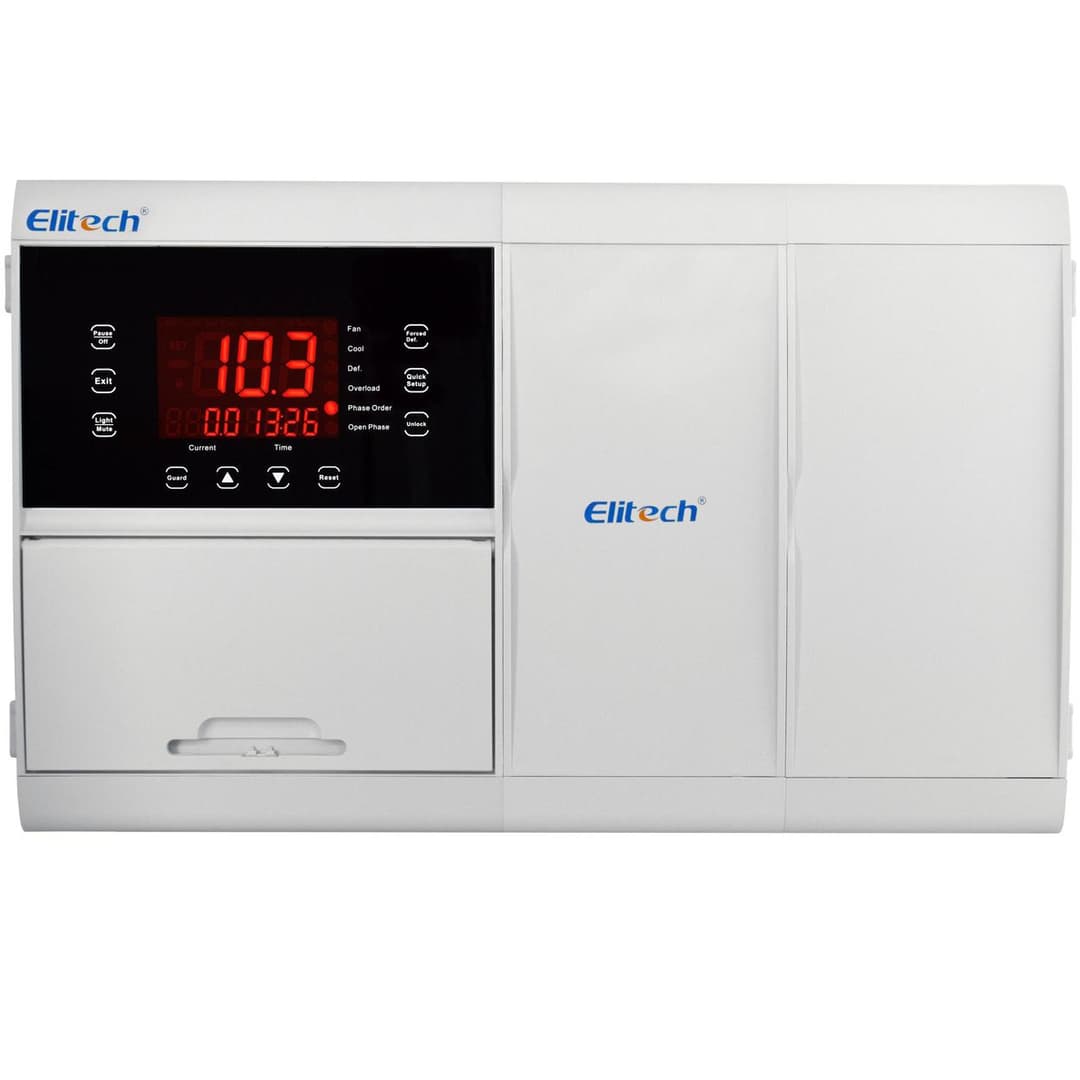

ECB2030XL, RS485, 10HP
Trójfazowy sterownik chłodniczy
SKU: 2785
- Zakres pomiarowy:
- -45...99°C
- Dokładność pomiaru:
- +/-1%
- Zasilanie:
- 380V~ +/-10% 50Hz 3-fazy
- Pomiar prądu sprężarki:
- 0...80A, dokładność +/-2A w zakresie 0...30A, +/-3% w pozostałym
zakres: -45...99°C
czujnik temperatury: 2
wyjścia: sprężarka; odszranianie; wentylator; karter, alarm HACCP; oświetlenie
interfejs RS485 z protokołem Modbus
Cena na zapytanie — skontaktuj się z nami, aby ją poznać.
Dokumenty i zgodność
Specyfikacje techniczne
| Wejście: | dwa czujniki temperatury NTC 10kΩ przy 25°C, B25/50=3435K, 5mb dwa wejścia dwustanowe, (normalnie zwarte lub rozwarte) |
| Zakres pomiarowy: | -45...99°C |
| Dokładność pomiaru: | +/-1% |
| Okres próbkowania: | 330 ms |
| Rozdzielczość wskazań: | 0,1°C lub 1°Cw całym zakresie |
| Zabezpieczenie elektryczne: | wyłącznik nadprądowy 25A, zwłoczny, klasa D, czujnik zaniku, kolejności faz i asymetrii faz regulowany wyłącznik silnikowy z kontrolą asymetrii obciążenia |
| Wyświetlacz: | LED gówny wysokość: 30mm, pomocnicze 14mm |
| Metoda regulacji: | ON-OFF z histerezą |

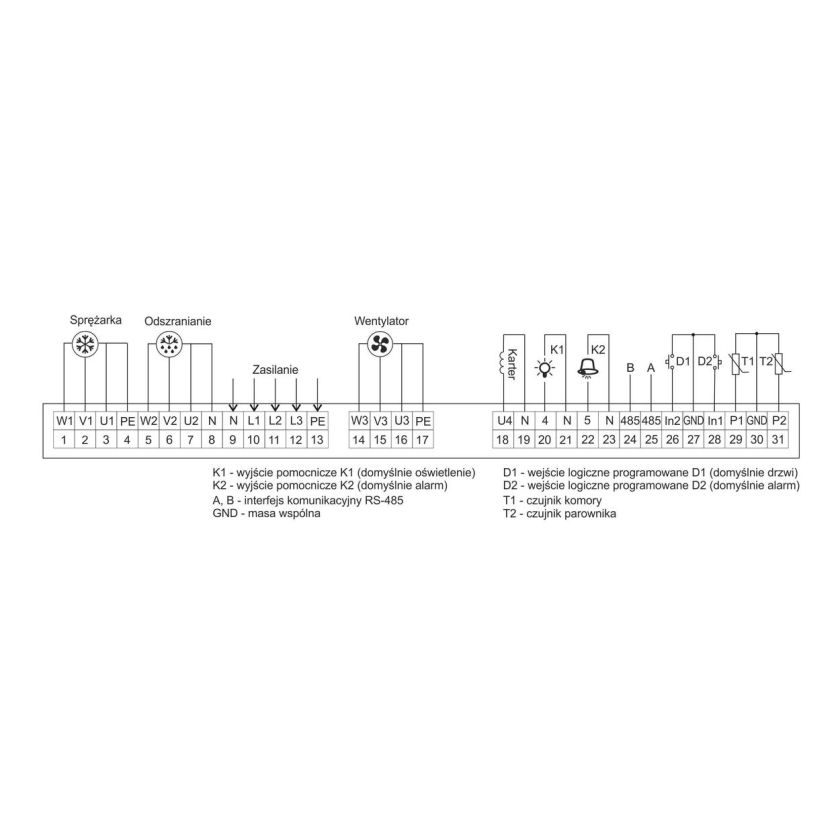

| Wyjścia: | - spreżarka: 10HP (10KM) 3-fazy - odszranianie: 11000W 3-fazy - wentylator: 4000W 3-fazy - karter: 1100W 1-faza - alarm: 1100W 1-faza - oświetlenie: 1100W 1-faza |
| Funkcje: | - odszranianie naturalne, elektryczne, gorącym gazem - kontrola wentylatorów parownika - załączanie grzałki karteru sprężarki - dwa wyjścia pomocnicze do sterownia: oświetleniem, pompką kondensatu lub alarmem - dwa wejścia logiczne: drzwi, presostat, przyciski, alarm, zdalne odszraniane itp - kalenarz i zegar czasu rzeczywistego - dźwiękowa sygnalizacja stanów alarmowych - interfejs komunikacyjny RS-485 z protokołem Modbus |
| Montaż: | Naścienny |
| Wymiary: | 520x329x140cm |
| Waga: | 7,7kg bez opakowania |
| Stopień i klasa ochrony: | IP65 od frontu, IP33 pozostałe |
| Zasilanie: | 380V~ +/-10% 50Hz 3-fazy |
| Pomiar prądu sprężarki: | 0...80A, dokładność +/-2A w zakresie 0...30A, +/-3% w pozostałym |
| Warunki pracy: | -5...60°C; 0...85%RH (bez kondensacji) |
| Warunki składowania: | -40...75°C; 0...85%RH (bez kondensacji) |
Kup u dystrybutora
Produkt jest dostępny w sprzedaży u autoryzowanych dystrybutorów Elitech.
Opis produktu

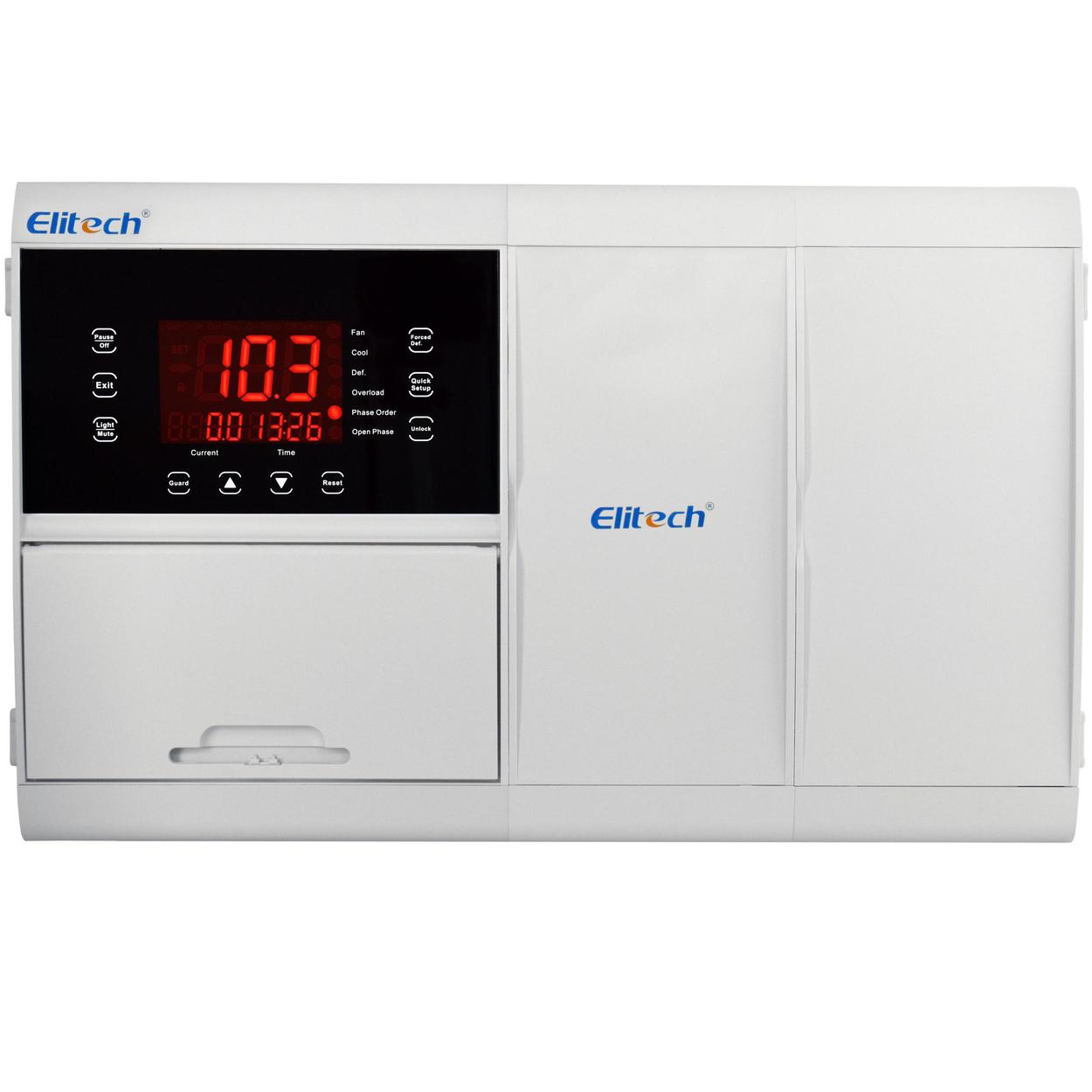

Trójfazowy sterownik ECB-2030XL jest przeznaczony do obsługi urządzenia chłodniczego ze sprężarką trójfazową o mocy do 10HP (10KM), z obiegiem naturalnym lub wymuszonym i odtajaniem naturalnym, odszranianiem elektrycznym lub gorącym gazem. Nowoczesna obudowa hermetyczna z dużym wyświetlaczem LED zapewnia wysokie bezpieczeństwo i łatwość użytkowania, przy jednoczesnym zredukowaniu kosztów i czasu instalacji.
Najważniejsze funkcje:
- sterownie sprężarką trójfazową o mocy do 10HP (10KM)
- odtajanie naturalne, gorącym gazem ,elektryczne
- sterowanie wentylatorami parownika
- załączanie grzałki karteru sprężarki
- dwa wyjścia pomocnicze do sterowania: oświetleniem, pompką kondensatu lub alarmem
- dwa czujniki temperatury: komory i parownika
- dwa wejścia logiczne programowalne (drzwi, presostat, przycisk, alarmowe, odszranianie zdalne itp.)
- sygnalizacja stanów alarmowych i awarii
- wbudowany kalendarz i zegar (sterowanie odszranianiem w ciągu doby)
- tryb ECO automatyczna zmiana nastaw temperatury poza godzinami pracy sklepu/zakładu
- estetyczny panel sterujący z dużym wyświetlaczem
- wbudowany wyłącznik nadprądowy zasilania głównego
- regulowany wyłącznik silnikowy z przekładnikiem prądowym, kontrola obciążenia sprężarki
- czujnik zaniku, kolejności faz i asymetrii faz
- interfejs komunikacyjny RS-485 z protokołem Modbus
Alarmy HACCP.
Sterownik jest zgodny z przepisami HACCP (Hazard Analysis and Critical Control Points). Monitoruje maksymalną i minimalną temperaturę i rejestruje okresy gdy temperatura przekracza dopuszczalne limity. Archiwizuje również każdy zanik napięcia zasilania.
Dwa typy alarmów HACCP.
- natychmiastowy alarm temperatury wysokiej "SHi" oraz niskiej "SLi"
- ostrzegawczy alarm temperatury wysokiej "SHH" oraz niskiej "SLH"
Sterownik zapisuje do pamięci również:
- datę/czas zaniku napięcie zasilania
- maksymalną i minimalną temperaturę podczas alarmu
Interfejs RS-485 do komunikacji.
Sterownik posiada interfejs RS-485 do komunikacji z komputerem. Dzięki temu można stworzyć pojedyncze połączenie sterownik - komputer lub sieć sterowników obsługiwanych z poziomu komputera PC. Sieć RS-485 o topologii magistrali może obsługiwać do 247 urządzeń, a maksymalna długość przewodu wynosi 1000m. Sieć może być obsługiwana z poziomu komputera PC wyposażonego w kartę RS-485 lub przy wykorzystaniu konwertera RS-485/USB dostępnego za dopłatą.
